概述：
BTG系列全自動變頻恒壓(變壓)變流量供水設備，采用了先進的微電腦技術和交流變頻調速技術，對供水系統的壓力，流量進行了閉環控制，自動調整水泵機組的工作狀態，使供水壓力保持穩定，是供水設備中先進的高效節能的機電一體化成套設備。
功能和特點：
設備時刻監測供水系統的瞬時用水量，并對水量信號經微機分析處理后，由微機控制各水泵機組的工作狀態和轉速，既保證所需供水量，又使水泵機組時刻處于高效節能運行狀態，避免了電能的浪費。設備中的所有水泵均在微機和變頻器的控制下軟啟動，啟動電流小，能耗少。整套設備在微機管理下運行經濟合理，節能效果極為顯著。若采用變壓控制，進一步擴展了水泵的調速范圍，節電效果比恒壓控制更加顯著。
說明：當管網流量由QA變至QB時，如果采用恒速泵，其揚程必定升至B。處，供水壓力升高，若采用變頻恒壓變量供水，當設定壓力為HA，微機檢測出壓力差H,B-HB后，發出控制指令，降低變頻器的輸出頻率使泵的工況曲線由n0變至n2，保持恒壓為HA，顯然比恒速泵減少B,B這一段動壓損失，因此有明顯的節能效果。若采用變壓變量供水，微機發出控制指令使泵的工況曲線由n0變至n4與管道工作特性曲線交于B”點，比恒壓變量供水又減少BB”這一段動壓損失，因此節能更加顯著。
結構和原理：
1、結構

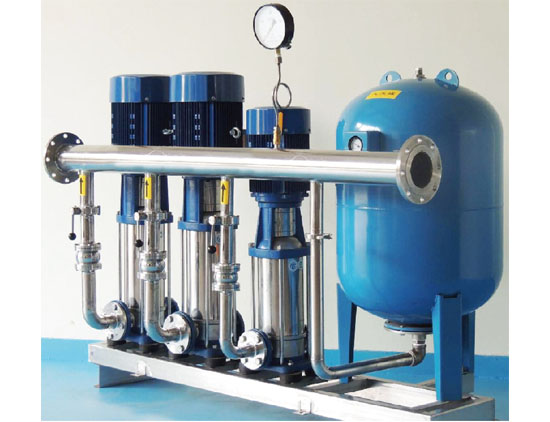

BTG系列全自動變頻恒壓(變壓)變流量供水設備，主要由控制柜、水泵機組、小型氣壓水罐、壓力傳感器和管路閥門等組成。
BTG-I與BTG-11的區別在于所用控制器的不同而異。
BTG-I型采用XHG型全自動變頻恒壓供水控制(簡稱控制器)控制，該控制器以美國lnfel公司16位8098單片機為核心，它具有高集成度、
高可靠性、高控制精度、高運行速度、高抗干擾等優點，在此基礎上擴展了多功能接口、薄膜按鍵、LED大屏數碼管顯示。LCD液晶顯示，給用戶提供了較好的控制介面。
BTG-11型采用可編程序控制器(簡稱PLC控制)，因而控制系統可靠性很高、抗干擾能力極強、擴展功能靈活方便。
2、運行過程(以三臺泵系統為例)
在“變頻自動”運行方式下，微機通過變頻器軟啟動1#水泵，1#水泵進入變頻運行狀態，轉速逐漸升高。當供水量Q<1/3Qmax時(Qmax為三臺泵全部工頻運行時的最大流量)，微機根據供水量的變化自動調節1#泵轉速，以保證供水壓力穩定。當1/3Qmax＜Q＜2/3Qmax，1#泵已不能滿足所需水量，這時微機將1#泵投入變頻運行狀態，軟起動2#泵，使2#泵進入變頻運行狀態，其轉速由所需水量決定。當2/3Qmax<Q時，微機將1#、2#泵置于工頻運行狀態，軟起動3#泵投入變頻運行狀態。當供水量減少，1/3Qmax<Q<2/3Qmax時，3#泵轉速逐漸降至零，停止運行，微機控制2#泵進入變頻狀態。當供水量繼續減少，0<Q<1/3Qmax時，2#泵停止工作，1#泵轉為變頻運行。
3、系統原理
BTG系列全自動變頻恒壓(變壓)變流量供水設備，以微電腦為核心，通過變頻器和繼電器、接觸器控制水泵機組運行狀態，實現管網的恒壓(變壓)變流量供水要求。設備運行時，壓力傳感器不斷將管網水壓信號變換成電信號送人微機，經微機運算處理后，獲得較好控制參數，通過變頻器和繼電控制元件自動調整水泵機組高效率地運行，既保證了良好的供水品質又節能。

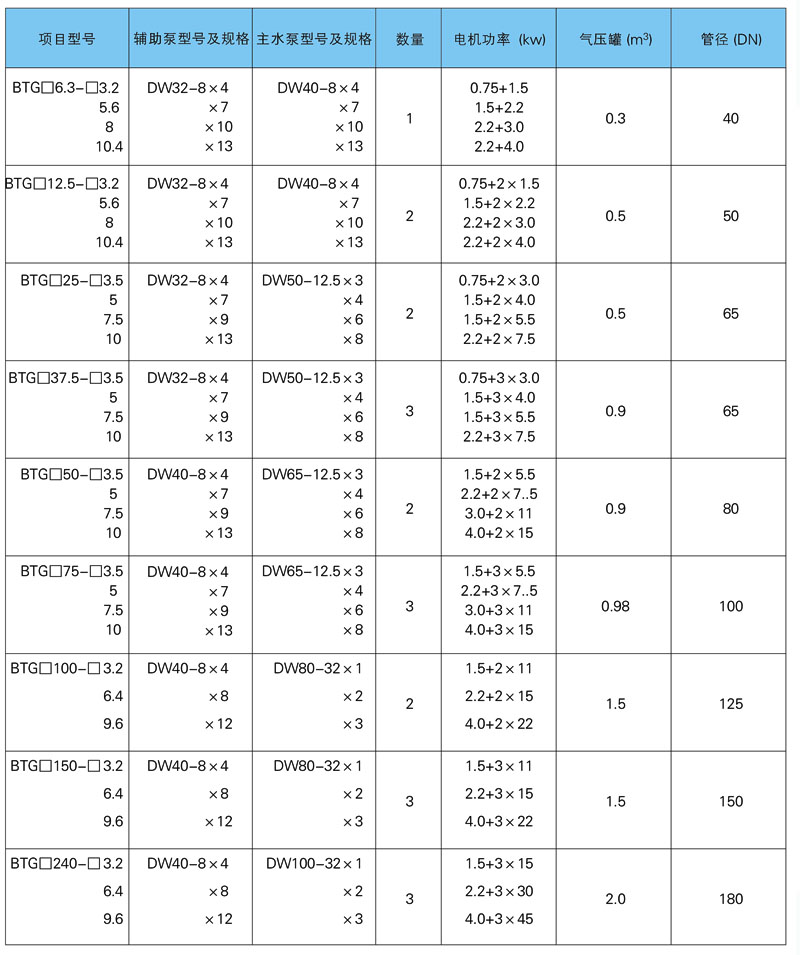

技術參數：
